Test Geometry: Rubber Toy SOP

このノードは、テクスチャマップ、マテリアルの定義、適切なUVが用意された、すぐに使えるオブジェクトです。

fliptank1

FLIP Container SOP。 ポイント可変粘度を使用するには、ノードの Varying Viscosity パラメータをオンにします。 Rubber Toyのマップからカラーを流体パーティクルに転送するには、カスタムのCd Point Attribute Name が必要です。 このCdアトリビュートは、particlefluidsurface1ノードの Transfer Attributes パラメータにも使用されています。

setcolor

Attribute from Map SOP。 このノードは Texture Map をロードして、マップのカラーをCdPointアトリビュートに変換します。

setviscosity

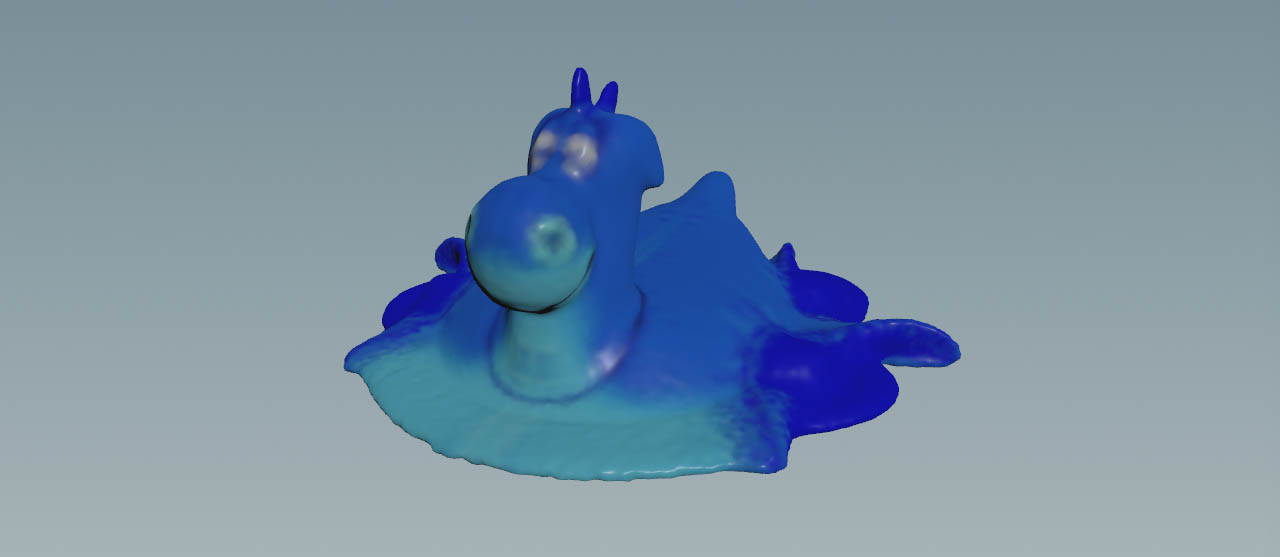

Attribute Wrangle SOP。 シミュレーションの粘度値は、短いVEXpressionを介して定義されています。 そのエクスプレッションでは、Y座標が0.3ユニットより高いすべてのパーティクルの粘度が100000になります。 パーティクルの座標がこの閾値以下の場合、粘度が100に設定されます。

flipsolver1

FLIP Solver SOP。 このノードはネットワークの中心部であり、すべてを1つにまとめて流体の挙動をシミュレーションします。 Collision タブで、 Ground Plane はアクティブになっています。 最終的にシミュレーションでテクスチャマップのカラーを表示するには、ノードの Color by Speed オプションをオフにします。 このチェックボックスは Visualization タブにあります。
