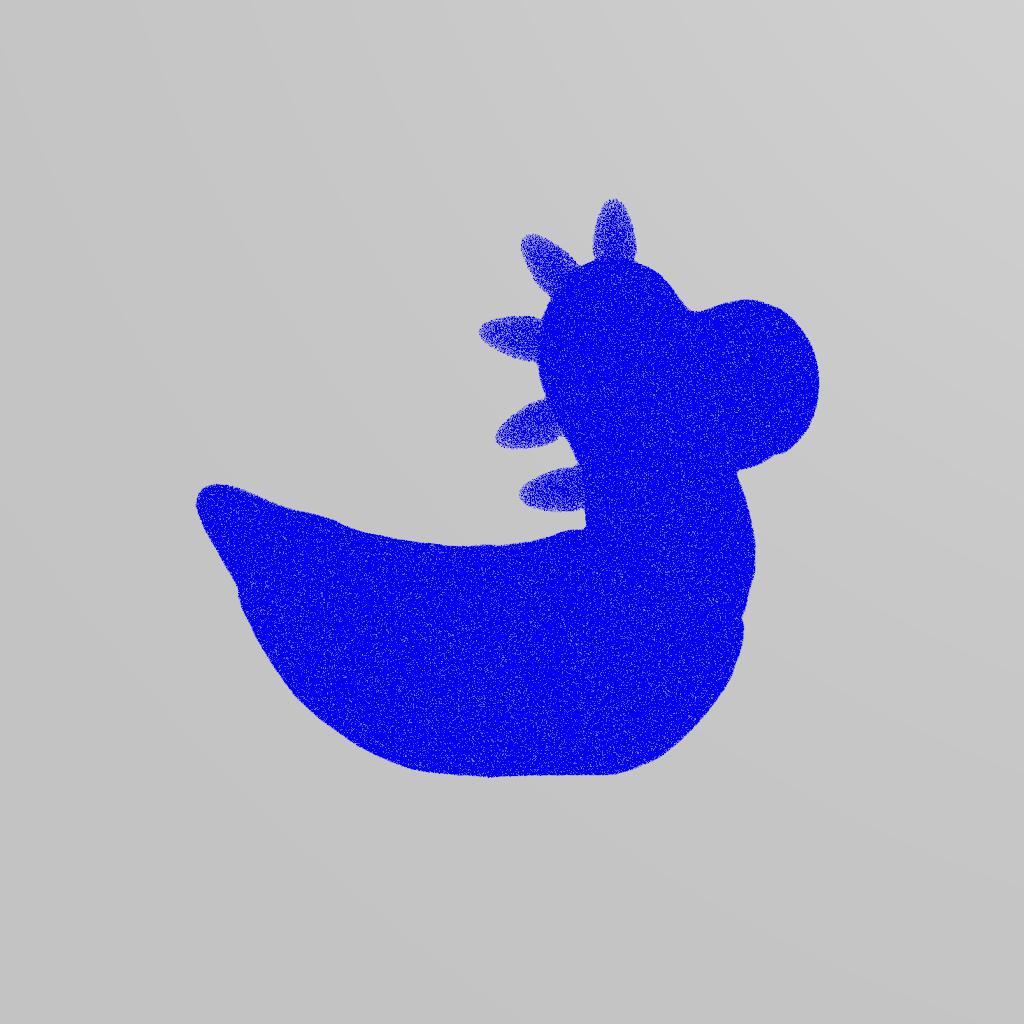

標準のFLIP流体シミュレーションは、パーティクルで完全に満たされた液体ボリュームから開始します。 FLIP Solver のNarrow Bandを有効にしてシミュレーションを開始させると、それらのパーティクルのみが除去されます。 大規模シミュレーションでは、それらのパーティクルが大量のメモリを占有してしまって、強制終了せざるを得なくなってしまいます。 そのことから、FLIPシミュレーションをNarrow Band(狭帯域)として直接初期化した方が良いでしょう。

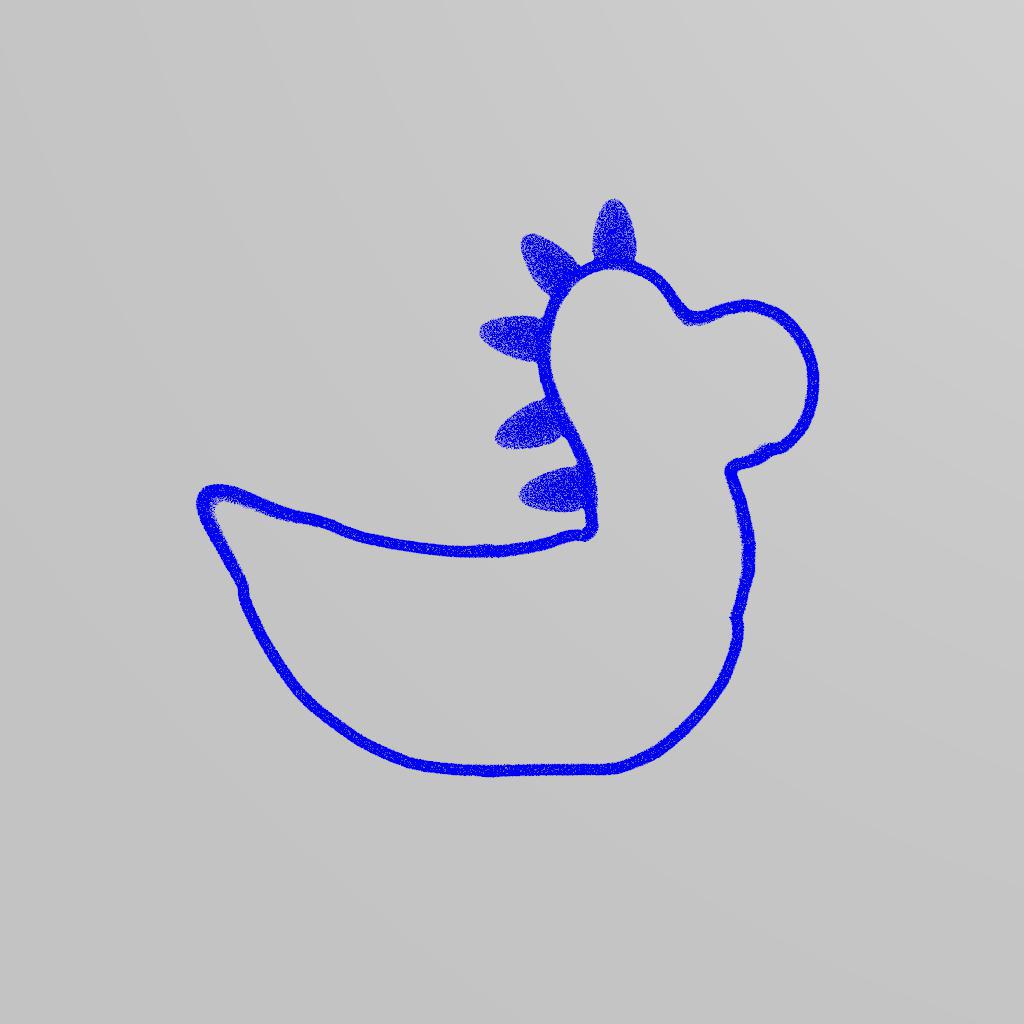

以下のサンプルは、流体シミュレーションの開始時にNarrow Bandで初期化された流体を生成する方法について説明しています。

1. ビューポート内でTabメニューを使ってRubber Toyを作成します。このオブジェクトを使って、Narrow Bandシミュレーションを作成します。

2. Particle Fluids シェルフツールのFLIP Fluid from Objectをクリックして、FLIP流体に変換するオブジェクトとしてRubber Toyを選択して、FLIPシミュレーションを作成します。

3. testgeometry_rubbertoy_object1ノードに入って、VDB from Polygons SOPを作成し、 Voxel Size に、そのFLIPシミュレーションに合ったサイズを設定します。例えば、FLIP ObjectのParticle SeparationパラメータとGrid Scaleパラメータを乗算したエクスプレッションを設定します。

4. VDB from Polygonsの入力を Rubber Toy の出力に接続します。

5. VDB from Polygonsの後にNull SOPノードを追加して、名前を SURFACE にします。

6. そのNullの後にVDB Reshape SDF SOPを追加して、 Operation を Erode に設定し、 Offset をFLIP SolverのNarrow Bandタブの Bandwidth パラメータに合わせます。

7. VDB Combine SOPを追加し、その1番目の入力に SURFACE Nullの出力を、2番目の入力にVDB Reshapeの出力を接続します。これは、パーティクルのばら撒き先となるNarrow Bandボリュームを生成します。

8. VDB Combineノードの Operation を SDF Difference に設定します。

9. そのNarrow Band内にパーティクルをばら撒くために、FLIP Source SOPを作成し、その入力をVDB Combineノードの出力に接続します。

10. Voxel Size をVDB from PolygonsノードのVoxel Sizeに合わせ、 Particle Separation をFLIP ObjectのParticle Separationに合わせ、 Oversampling をFLIP SolverのSurface Oversamplingに合わせます。

11. FLIP Source SOPの後にNull SOPを追加して、名前を PARTICLES にします。

12. FLIP Objectの Input Type を Narrow Band 、 SOP Path を PARTICLES ノードパス、 Surface Volume を SURFACE ノードパスに設定します。

13. FLIP Solverの Enable Particle Narrow Band を有効にします。

パーティクルアトリビュートを使って、viscosity、density、temperature、colorなどの可変液体パラメータを設定することはできません。 その理由は、液体ボリュームからNarrow Bandよりも深くにあるパーティクルはシミュレーションステップ毎に除去されるからです。 代わりに、 Attribute/Field Pair オプションを使って、パーティクルアトリビュートデータをボリュームフィールドにバインドすることができます。

以下のサンプルは、色の付いた液体を空っぽのコンテナに注ぐシミュレーションを作成する方法について説明しています。 そのコンテナに沈んでNarrow Bandを過ぎたパーティクルはシミュレーションから除去されますが、そのカラーはボリュームフィールドで維持されます。 そのcolorアトリビュートは、このボリュームフィールドを介してシミュレーションによって移流します。

1. Particle Fluids シェルフのFLIP Tankツールをクリックして、色の付いた液体を注ぐFLIPタンクを作成します。

2. オブジェクトレベルからfliptank_initialノードに入って、initial_particlesノードとOUT_INITIAL_PARTICLESノードの間にAttribute Createノードを作成します。

3. Name をCd、 Type をVectorに設定します。

4. AutoDopNetwork に入って、FLIP ObjectとFLIP Solverの間にVector Field DOPを追加して、 Data Name をCdに設定します。

5. Enable Solver DOPを作成して、その出力をFLIP Solverの(3番目の) Volume Velocity 入力に接続します。

6. 最初にシミュレーションされるフレームの初めにカスタムフィールドを初期化するために、Enable Solverノードの Enable Solvers パラメータに$FF==2エクスプレッションを追加します。これはデフォルトで2番目のフレームになっています。

7. Gas Match Field DOPを作成して、その出力を Enable Solver の入力に接続します。

8. Field をCd 、 Reference Field をsurface、 Rank をVectorに設定します。

9. オブジェクトレベルに戻り、 Create シェルフのSphereツールをクリックします。その球をタンクの水位よりも上側に移動し、目的のサイズにスケールします。

10. Particle Fluids シェルフのEmit Particle Fluidツールをクリックして、流体の放出元となるオブジェクトとして球を選択し、流体の放出先となるFLIPパーティクルを選択します。

11. オブジェクトレベルに戻り、そのSphereオブジェクトに入って、FLIP SourceノードとNullノードの間にAttribute Create SOPノードを配置します。

12. Name をCd、 Type をVector、 Value を1,0,0,0に設定します。

13. AutoDopNetwork内のFLIP Solverに進んで、 Enable Particle Narrow Band が有効になっていることを確認します。

14. Attribute-Field Pairs パラメータの隣にある+をクリックして、 Attribute と Field の両方にCdを設定します。
