概要 ¶
Suction Fluidツールは、流体サーフェスをターゲットオブジェクトの方へ引き寄せるためのフォースを作成します。 これは、吸引のようなフォースを作成して、ターゲットオブジェクトを流体で充たす時に役立ちます。
Note
この流体はFLIP流体でなければなりません。Suction Fluidは、ボリューム流体には動作しません。
Suction Fluidツールは、
FLIP Solverにantigravityとsuctionforceの2つのノードを作成します。
antigravityノードは、吸引力の影響範囲内の重力を弱めることで、吸い上げに必要な吸引力の強くします。
suctionforceノードは、( Suction Strength を使用して)フォースの強度を制御し、( Outside Distance を使用して)フォースの影響範囲を制御します。
コリジョンソースに使用するボクセルサイズは、初期段階ではFLIPシミュレーションの解像度に設定されます。 これは、ターゲットオブジェクトを上手く表現するのに調整が必要です。
ターゲットオブジェクト内の薄い部分を流体サーフェスで完全に表現するには、高い解像度の流体シミュレーションを必要とします。
Suction Fluidの使い方 ¶
-
FLIP流体シミュレーションとターゲットオブジェクトを作成します。
-
Particle Fluids タブの
Suction Fluidツールをクリックします。 -
FLIP流体を引き寄せるターゲットオブジェクトを選択して、Enterを押します。
-
Suctionを適用するFLIP流体を選択して、Enterを押します。

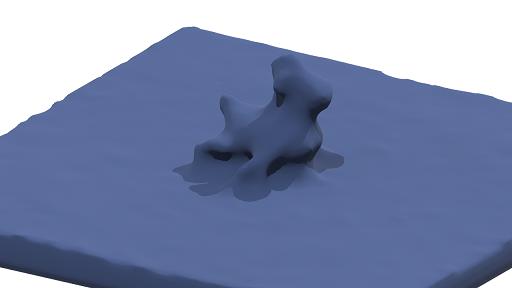

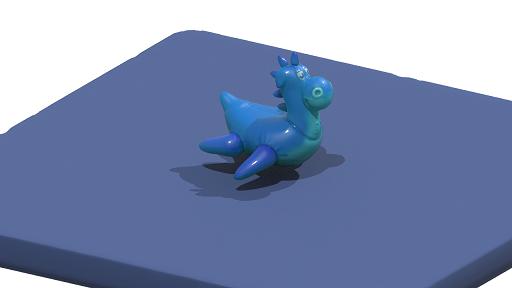

以下は、Suction Fluidツールのターゲットオブジェクトとしてゴムのおもちゃの例を示しています。流体がこのオブジェクトに引き寄せ上げられ、そのオブジェクトがFLIPパーティクルで充たされ、ターゲットオブジェクトの流体表現を作成します。
Tip
広い Outside Distance を使用すれば、もっと多くのパーティクルがターゲットになりますが、そのターゲットオブジェクト外の領域も充たされてしまいます。 ターゲットオブジェクトをFLIP流体に合致させるには、そのターゲットが充たされてから Outside Distance を下げるのが良いやり方です。
