アニメーションセットアップと同様に、シーンをレンダリングする準備をするためには、グルームとフェザーも必要です。

1. obj レベルに進んで、Geometry OBJを追加します。その名前を例えばrender_setupに変更します。このノードをダブルクリックして中に入ります。

2. このノードの中では、Object Merge SOPを作成し、その名前を例えばIN_ANIMに変更します。

3. Object 1 の隣りにある Open floating operator chooser ボタンをクリックします。ツリーメニューを使用してanimationネットワーク内のANIM Null SOPを選択し、 Accept をクリックしてその選択を確定します。

4. さらにもう1個のObject Merge SOPを作成し、その名前をIN_GROOMに変更します。このノードでは、アニメーションセットアップで処理される前の元のフェザーを取り込みます。再び、 Open floating operator chooser を使用してgroomネットワーク内のGROOM Null SOPを選択し、 Accept をクリックしてその選択を確定します。

IN_ANIM Object Merge SOPからのストリームは、リギングに関するある程度の知識が必要なので、特に初心者には躓きやすいです。 最初に注目すべき事は、このストリームには静止(Rest)状態とアニメーション状態が含まれていることです。 どちらの状態もHoudini Procedural: Feather LOPで必要なので、これらの状態を分離させる必要があります。

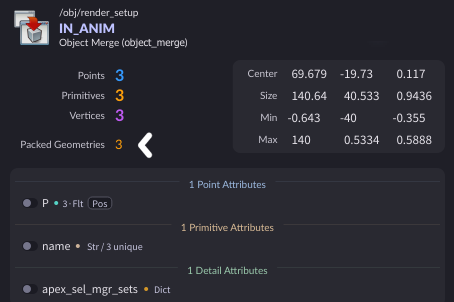

このサンプルのキャラクタリグはパック化されていて、IN_ANIMノードの Node Info フラグをクリックすると、それを確認することができます。 ここでの作業は、その情報をアンパックして、再び個々のパーツにアクセスすることです。

1. Unpack Folder SOPを追加し、その入力をIN_ANIMノードの出力に接続します。

   このノードには、 Exact Pattern パラメータがあり、アニメーションストリームのどのパーツを使用するのかを指定します。 ここで指定するパターンは、リグツリーのパスです。

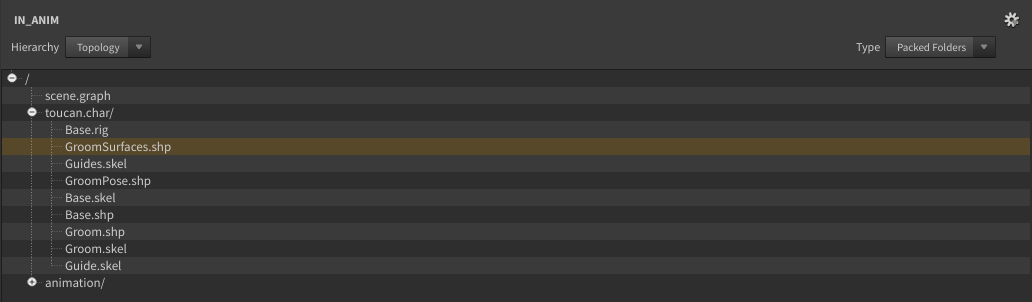

2. IN_ANIMノードを選択し、Rig Treeペインを開くと、そのノードの内容が表示されます。必要なものを理解するために、静止ストリームとアニメーションストリームで処理するデータの種類( サーフェス に変換されたフェザー)を知っておく必要があります。

   このシーンでは、 サーフェス を持っている唯一のエントリーが/toucan.char/GroomSurfaces.shpです。 これがUnpack SOPの Exact Pattern 入力フィールドに入力しなければならないパスです。



3. Name SOPを追加し、その入力をそのUnpack SOPの出力に接続します。

4. Name にdeformer_restを設定します。この名前は、SolarisのScene Graph Treeに表示されます。

5. Null SOPを配置し、その入力をそのName SOPの出力に接続します。

6. そのNull SOPの名前をRENDER_DEFORMER_RESTに変更します。

このストリームには、フェザーのアニメーション状態が含まれており、静止状態と同様に、IN_ANIMノードの他の内容から適切なデータを分離させる必要があります。

1. APEX Scene Invoke SOPを配置し、その 1番目 の入力をIN_ANIMノードの出力に接続します。このノードは、アニメーションするフェザーの実際の動きを表示します。

   静止ストリームでのUnpack SOPと同様に、 Scene Output Path と Key にもパスを定義する必要があります。 このノードには、適切なパスが選択できるようにドロップダウンメニューが用意されています。 どのエントリーを選択すべきなのかわからないようであれば、 Output All Character Shapes を試してください。

   このボタンは、すべての適切なエントリーを収集し、ここでもGroomSurfaces.shpのパスとキーの組み合わせを選択する必要があります。 これらのエントリーをメモしてください。 また、 Bind Multiple Outputs トグルが有効になっていることも分かります。 残念ながら、このモードはセットアップを複雑にしてしまうので、この手順を元に戻したほうが良い場合があります。

2. Bind Multiple Outputs を無効にして単一出力に戻します。

3. Scene Output Path に進み、そのドロップダウンメニューを開きます。そこから/toucan.char/Base.rig/outputを選択します。

4. Key ドロップダウンメニューからGroomSurfaces.shpを選択します。

上記と同様に、Name SOPを追加して接続します。 Name パラメータをdeformer_animationに設定します。 さらにNull SOPを追加してネットワークブランチを終了します。 このNull SOPの名前をRENDER_DEFORMER_ANIMに変更します。

IN_GROOMストリームには、フェザリング全体の形状を表現したフェザーのカーブが含まれています。 ここでは、静止状態からの変形をPointアトリビュートとしてグルームカーブに転送します。

1. Feather Deform SOPを配置し、その 1番目 の入力をIN_GROOMノードの出力に接続します。その 4番目 の入力は、Unpack SOPの出力に接続します。

2. animationネットワークでは、ポリゴンサーフェスを扱ってきました。そのため、 Deformer Type を Surfaces に設定します。

3. Mode ドロップダウンメニューを開きます。ここでは、実際の変形を行なわずに情報だけを転送したいので、 Capture を選択します。

上記のストリームと同様に、さらにName SOPを追加して接続します。 次に、 Name パラメータをgroomに設定します。 さらにNull SOPを追加してネットワークブランチを終了します。このNull SOPの名前をRENDER_GROOMに変更します。

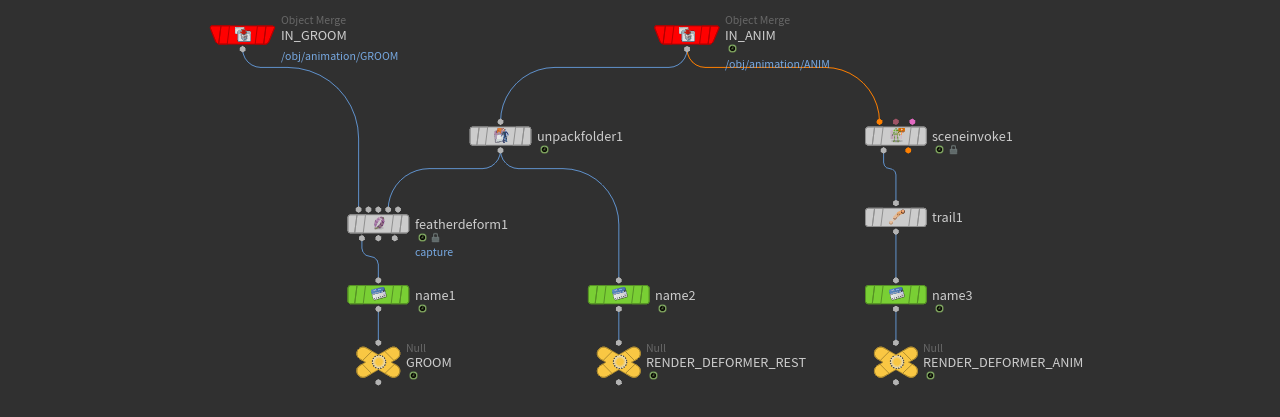

これで、APEX Add Groom SOPからのストリームが静止状態とアニメーション状態に分割されました。 また、元のグルームが静止状態によって変形されています。

次の手順では、3個のすべてのNullをSolarisに取り込んで、それらをレンダリングするためにHoudini Procedural: Feather LOPに送ります。
