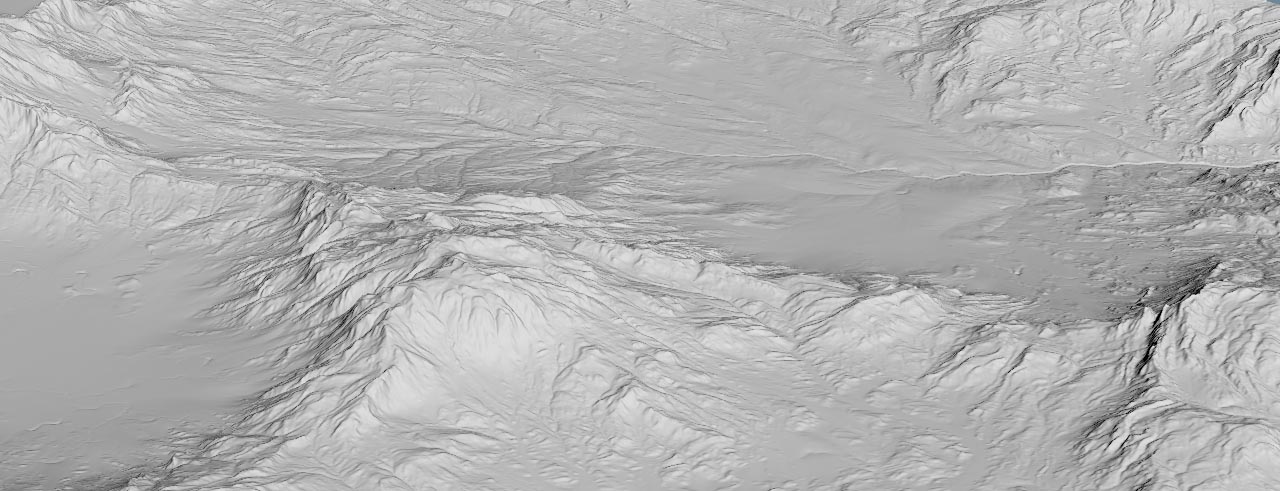

ディスプレイスメントマップを使用するには、基本的なHeight Fieldグリッドが必要です。 ここで説明するセットアップは、以降のすべての検討事項の基礎となります。

1. obj レベルで⇥ Tabキーを押してタブメニューを開きます。 そこからGeometry OBJノードを作成します。その新規ノードをダブルクリックして内に入ります。

2. 次に、HeightField SOPを追加します。マップは、このベースグリッド上に投影されます。

3. Size を4, 4に変更し、地面として機能する小さな領域を作成します。

4. Grid Spacing を0.002に下げます。この値は、グリッドポイント間の距離を決定し、微細な構造まで可視化します。 その結果のグリッドは、4,000,000ボクセルで構成されます。

ディスプレイスメントマップは、平坦なグリッドにディテールを加えます。 Houdiniには、マップを読み込むための専用ノードが用意されており、このノードは、マップやHeightレイヤに対していくつかの調整を直接加えることができます。 この例で使用されているマップは2m×2mの領域を網羅しています。

1. HeightField File SOPを配置して、それを基本的なセットアップの既存のノードに接続します。

2. File の横にある Open floating file chooser ボタンをクリックして、ディスプレイスメントマップを読み込みます。 前述の通り、最良の結果を得るには32ビットEXR形式を使用するのが良いです。

   Note

   非常に大きなマップを使用すると、HeightField File SOPでImage resolution too largeエラーが発生する場合があります。 この場合、メインメニューの Edit から Preferences ▸ Old Compositor を選択してください。 その後、 Cooking タブを開いて、 Resolution Limit パラメータの値を上げてください。

3. 結果として、表面構造のない淡い赤色の表面が表示されます。 このような外観の原因は、 Layering セクションにあります。 そこでは、 Layer Name がmaskに設定されており、マップがマスクとして扱われていることが分かります。 表面構造を作成するには、この設定をheightに変更してください。

これで、Height FieldはおそらくY軸のプラス方向にシフトされ、マップによっては何かしらの表面構造も認識されます。

1. Size セクションに移動します。このセクションでは、 Size パラメータのデフォルト値が1000となっていることが確認できます。 これは、Height Field SOPのデフォルトサイズの1000に呼応しています。 マップの元のサイズを復元するために、4と入力してください。 これによって、地形が中央に配置されてエンボス(浮き彫り)効果が生じ、マップ周辺の領域は完全に平坦になります。

   高解像度の8Kや16Kのディスプレイスメントマップをある程度までアップスケールすることは可能ですが、 アーティファクトや構造のぼやけを回避するために、過度なアップスケールはしないでください。 たいていの場合、1.5倍から2倍の倍率で動作します。

2. 地形を平坦化するために、 Height ▸ Height Scale に移動します。 このデフォルトの1もHeight Field SOPのデフォルトの地形に基づいており、この小さな領域には大きすぎます。 0.1程度の値から開始してください。実際の値はマップの元のスケールに依存します。

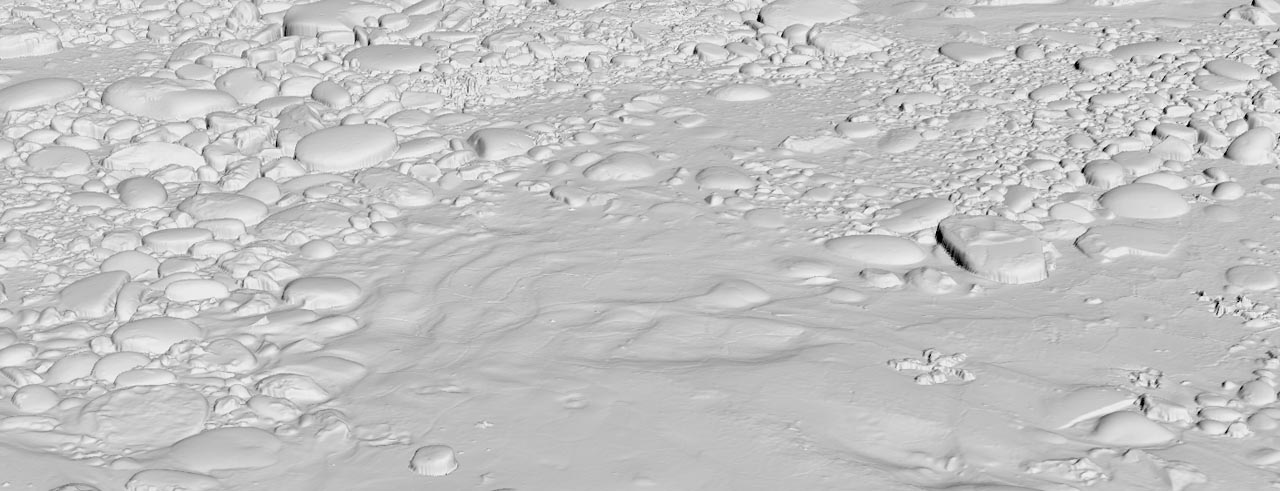

以下の画像には、ここで使用した小石マップの区画を載せています。

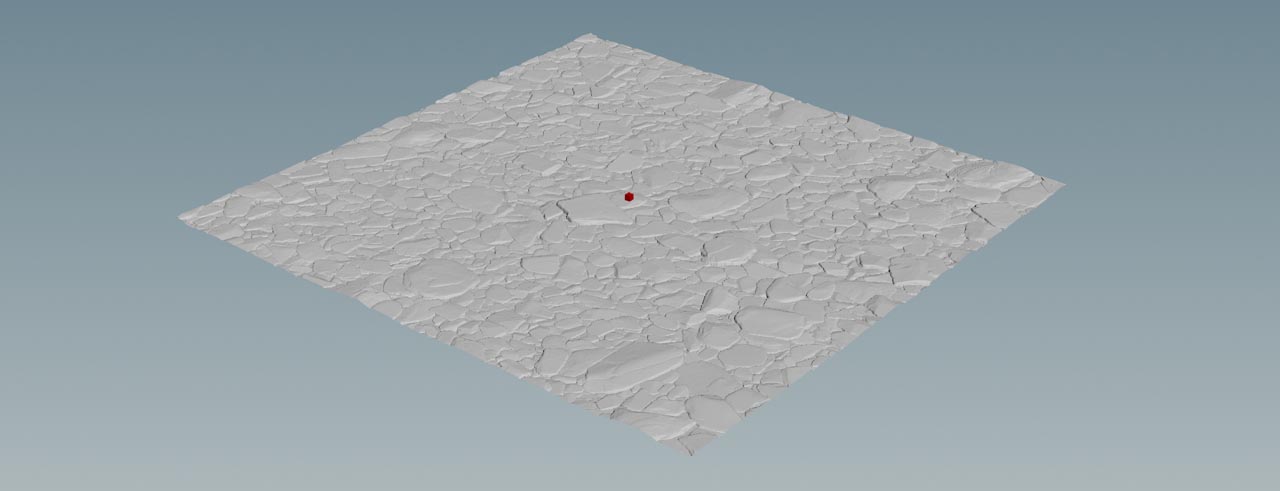

この例では、ベースグリッドとマップの両方が4m×4mのサイズになっています。 HeightField File SOPの Size パラメータも4に調整して、マップとベースグリッドが正しいスケールで一致するようにしました。 では、2m×2mのマップを読み込み、 Size を2に設定して、グリッドのサイズはそのままにした場合はどうなるでしょうか？ この組み合わせだと、上記の画像で確認できるエンボス効果が生成されます。

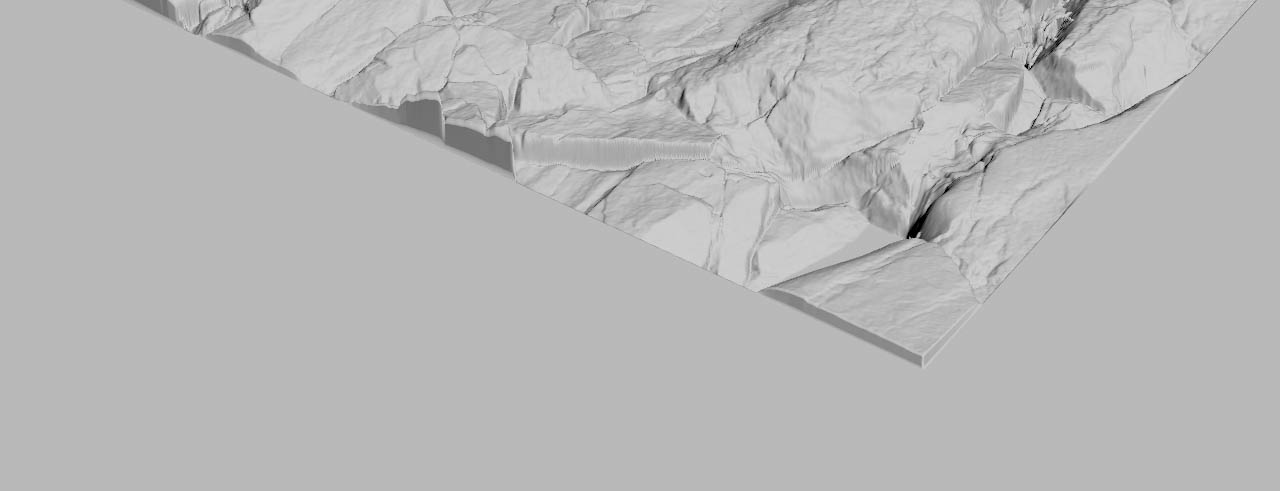

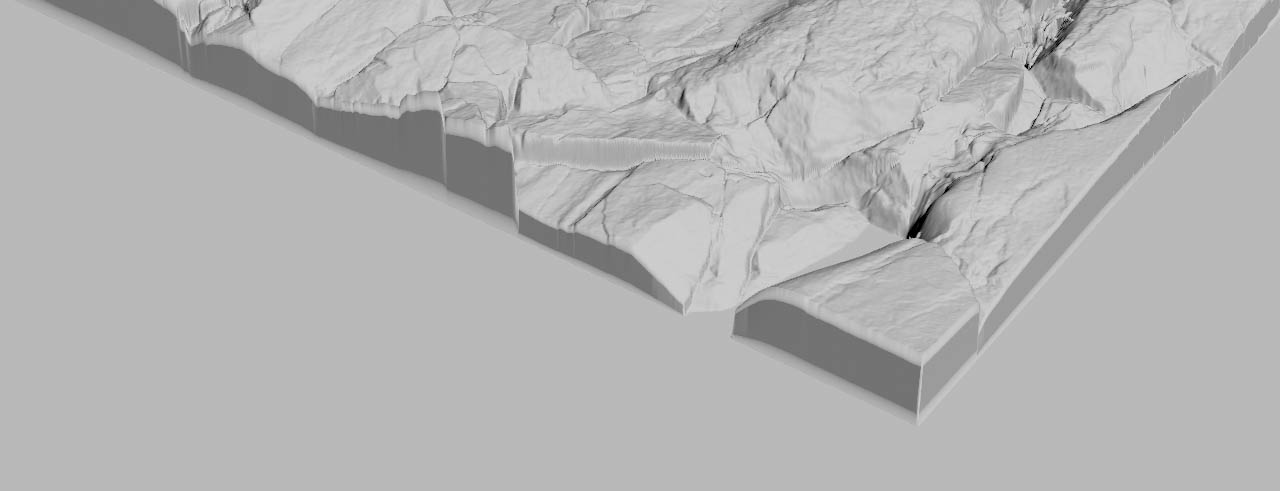

Layering セクションには、タイリングや地形周辺の空白領域の扱い方など、役立つツールが用意されています。 デフォルトでは、 Border Type は Constant に設定されています。 ハードエッジを緩和するには、 Border Value を調整すると良いでしょう。 境界から地形へのシームレスな遷移を表現したいのであれば、エクスプレッションを使用すると良いでしょう。

1. Height Scale を右クリックします。メニューから Copy Parameter を選択します。

2. 次に、 Border Value を右クリックして、 Paste Relative References を選択します。

3. その入力フィールドが緑色に変わり、そこにエクスプレッションが入ります。 境界線と地形を揃えるために、そのエクスプレッションをch("heightscale")/2に変更します。

4. Height Field全体がわずかに上方へ移動したことに気づかれたかもしれません。 グリッドをシーンのベースレベルに戻すために、HeightField SOPを選択します。 Initial Height を右クリックして、再び Paste Relative References を選択します。 今回は、そのエクスプレッションを-ch("../heightfield_file1/heightscale")/2に変更します。 これでグリッドは再びY=0の位置に戻ります。

   このように相対参照をエクスプレッションに利用することで、値を一度変更するだけで、参照されたすべてのパラメータは、関連する数式に基づいて更新されます。

実のところ、タイリングも“境界”の議題に入りますが、その重要性から別途説明します。 多くのディスプレイスメントマップ(特に商用リポジトリからのもの)はシームレスでタイル化可能です。 そのため、マップをスケールするのではなく、繰り返し配置することでHeight Field領域全体を覆うことができます。

1. HeightField SOPの Border Type ドロップダウンには Repeat オプションが用意されています。 ディスプレイスメントマップをタイリングするには、この項目を選択してください。

2. Position セクションのパラメータは、マップの Center と Rotate の値を変更することができます。

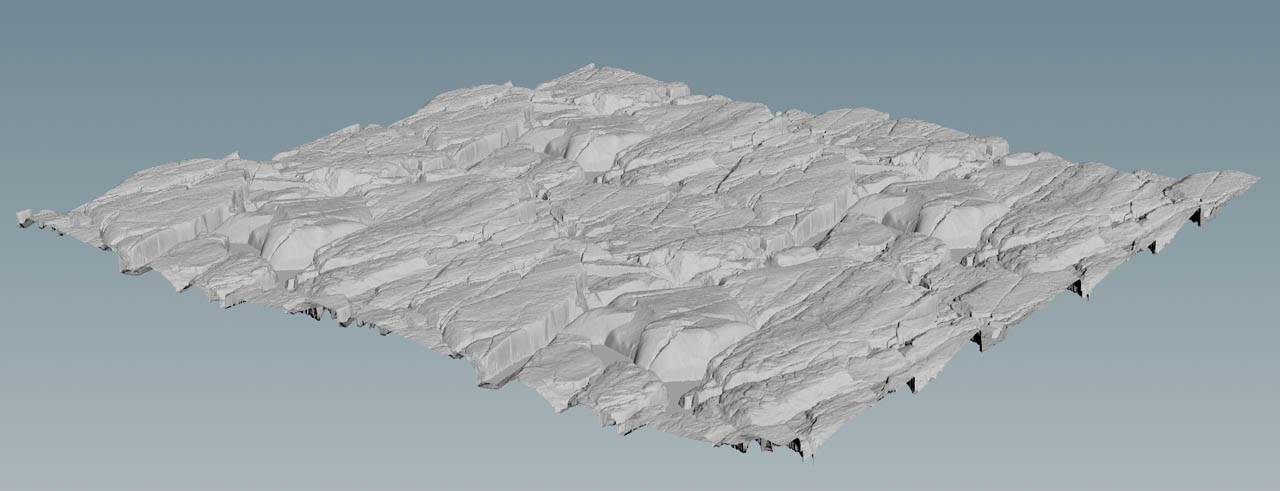

下図では、前述のLayering: Borderの章で用いた2m×2mのマップが4m×4mのベースグリッドを覆うようにどのように繰り返されているのかが分かります。

HeightField File SOPは1個に限定されているわけでなく、異なるマップを持つ複数のHeightField File SOPを積み重ねることで、まったく新しい地形を生成することができます。 ディスプレイスメントマップは、HeightField Noise SOPなどの他の地形生成ノードともマージされます。 最大の制限事項は、デフォルトでは異なるマップをブレンドするためにすぐに使えるパラメータが存在しないことです。 各マップは、最終結果に均等に寄与します。

単にマップを重ねたい場合は、複数のHeightField File SOPをチェーン接続して、それぞれ個別に調整すると良いでしょう。 考慮すべき事は、各マップの Height Scale 値が加算されることです。 例えば、3つのマップを使用し、 Height Scale 値が0.02、0.03、0.05の場合、ベースグリッドのY位置は0.1となります。 この例では、HeightField SOPの Initial Height を-0.05に設定して、そのグリッドをシーンの原点にリセットする必要があります。

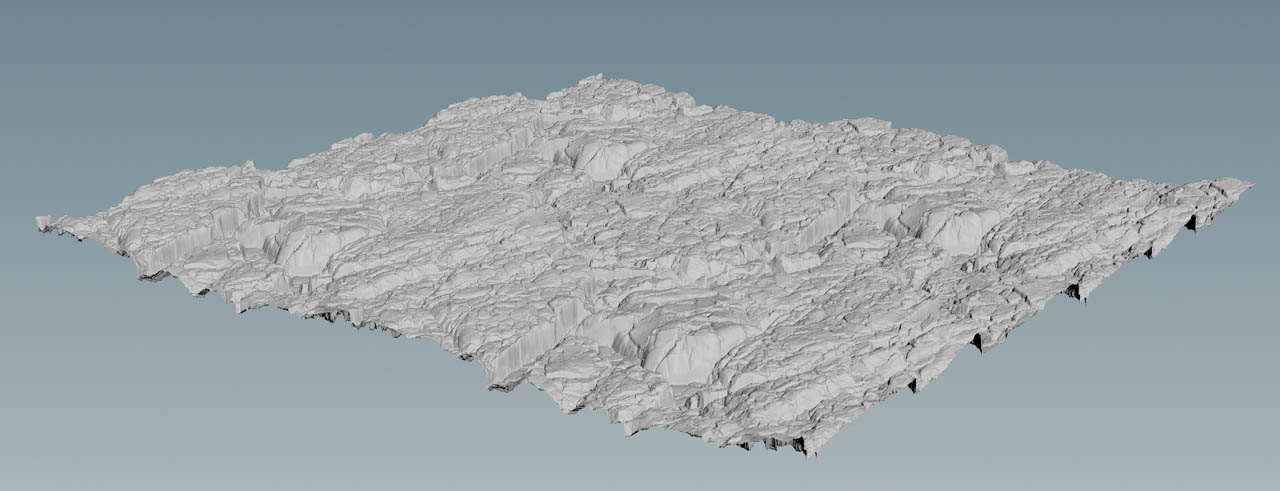

下図では、前の章で使用した2つのマップのスタッキングの例を載せています。

ディスプレイスメントマップの使用方法は一つだけではありません。 Height Fieldをエクスポートし、それをファイルにベイクすることもできます。

1. HeightField Output SOPを追加して、その入力をネットワークの最終上流ノードの出力に接続します。

2. Filename に移動し、ボタンをクリックして、出力ファイル名と保存先ディレクトリを指定します。 ファイル形式は、入力した拡張子(例えば、.jpg)から自動的に決定されます。

3. Resolution を有効にして、X方向とY方向のピクセル数を入力します。 8で割り切れる数値(例えば、256、512、1024、4096など)を入力してください。

4. Output Layers セクションに移動します。 カラーチャンネルパラメータの横に関連ドロップダウンメニューが表示されます。 Red 、 Green 、 Red ではheightを選択してください。 アルファマスクも定義されている場合は、 Alpha をmaskに設定します。 そうでない場合は Alpha をオフにしておくと安全です。

   ここでは、heightレイヤをエクスポートしていますが、他の利用可能なレイヤを選択することもできます。

5. Save to Disk ボタンをクリックして、マップをディスクに書き込みます。
