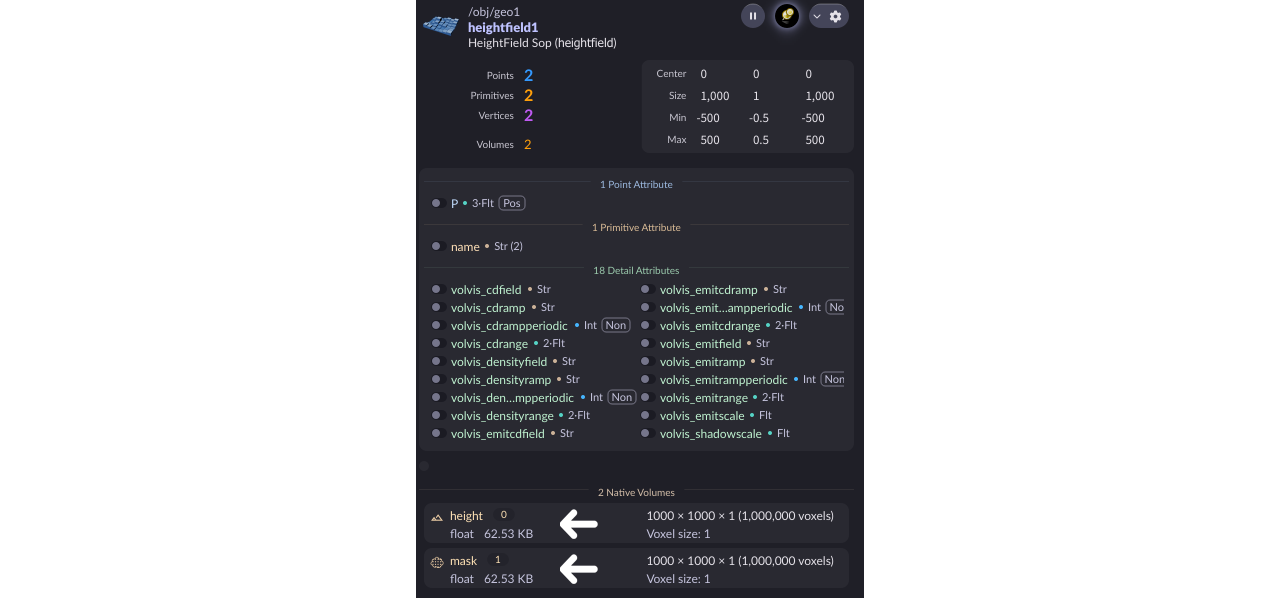

レイヤのコピーは、重要なテクニックです。 例えば、マスクを別のレイヤに変換したい場合などに活用できます。 熱侵食を制御するマスクを定義したいと仮定しましょう。 これは、よくある場面で、maskレイヤを新しいthermalerodabilitymaskレイヤにコピーします。 こうすることで、その新しいレイヤは確保されるので、そのmaskレイヤを新しい情報で上書きしても安全です。

以下の例では、@heightレイヤと@maskレイヤの扱い方の考え方を説明しています。 この例のネットワークは、20メートル地点に台地を作成し、その領域をマスクします。 そして、そのマスクを新しいclipareaレイヤにコピーします。

たいていの場合、HeightField Mask by FeatureなどのHoudiniのHeight Fieldマスク系ノードのどれかを使用します。 このセットアップでは、Wrangleノードと数行のVEXを使用してカスタムマスクを作成します。

1. HeightField Wrangle SOPを追加して、 1番目 の入力を既存ネットワークの最終上流ノード(おそらくHeightField Noise SOP)の出力に接続します。

2. 以下のVEXコードを⌃ Ctrl + Cでコピーし、そのWrangle SOPの VEXpression フィールドに⌃ Ctrl + Vでペーストします。

この短いコードスニペットは、地形の高さが20を超えた場合、その高さは20に制限され、そのボクセルがmaskレイヤの一部となります:

if (@height > 20) {
    @height = 20;
    @mask = 1;
}

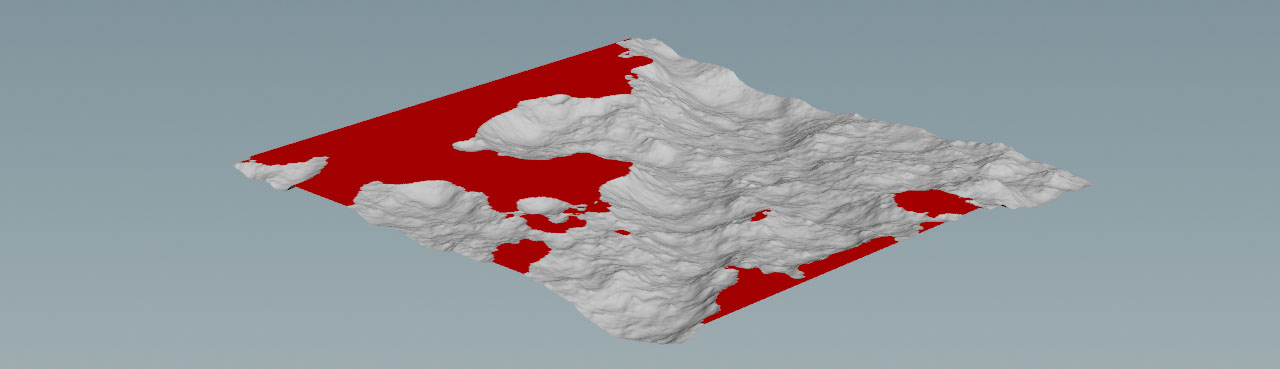

Wrangle SOPの青い Display/Render フラグを有効にすると、以下の結果が表示されます。

特に複雑なHeight Fieldでは、レイヤを分離して、各レイヤを個別で作業するのが役立ちます。 この例では、鋭い稜線のある地形レイヤと岩盤レイヤを作成して、それらのレイヤを合成する基本的な概念を理解します。 一つの方法は、Height Fieldのノイズ関数の調整を試行錯誤して、何かしらの侵食が加わって最適な結果が得られることを期待することです。 もう一つの、より便利でアーティストに馴染みやすい高速な方法は、異なるノイズ設定の2つのHeight FieldをHeightField Layer SOPを使って合成することです。

このHeightField Layer SOPの大きな利点の一つは、このSOPに接続したHeight Fieldが同じ Grid Spacing 値を共有している必要がないということです。 HeightField Layer SOPには、Height Field情報をマージしたい領域を定義したマスク用の第三の入力も用意されています。

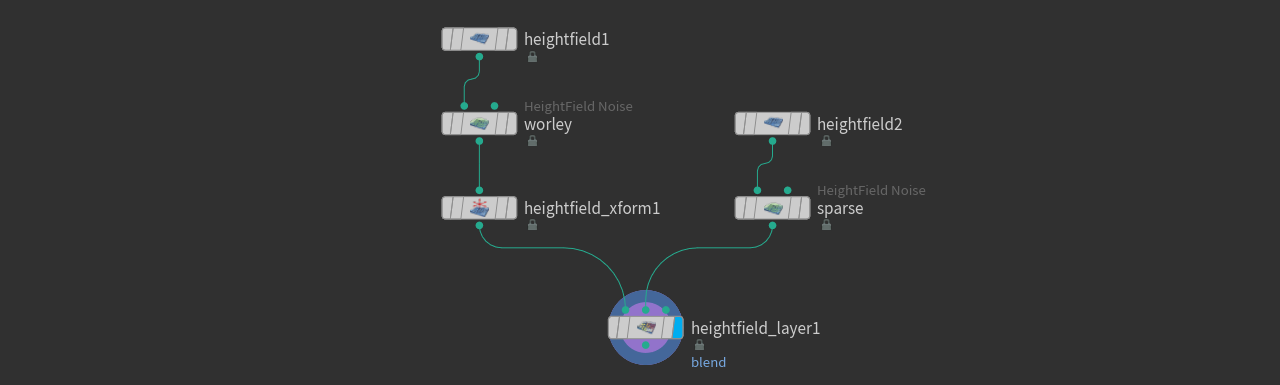

これから作成するネットワークは、以下の通りです。

1. まず、2つのHeightField SOPと2つのHeightField Noise SOPから開始します。 この2つのHeightField Noise SOPを区別できるように、それぞれ名前をworelyとsparseに設定します。

2. 各Height Fieldを各HeightField Noise SOPに接続します。

3. worleyノードを選択して、 Noise Settings セクションに移動します。 Noise Type ドロップダウンメニューから Worley Cellular F1 を選択します。

4. 両方のノイズノードに対して、 Amplitude と Element Size を好きなように調整します。正解・不正解はありません。

5. worleyノードは、マイナスY軸方向にシフトします。 このオフセットを補正するために、HeightField Transform SOPを追加します。入力をそのworleyノードの出力に接続します。

6. Height Offset を調整します。地形の中点は、おおむねシーンの中心付近になるように設定してください。

7. HeightField Layer SOPを配置します。 1番目 の入力をそのHeightField Transform SOPに接続して、 2番目 の入力をsparseノードの出力に接続します。

Height Fieldの合成の例をご覧になった方は、HeightField Layer SOPの Layers パラメータにアスタリスク(*)が付いていることに気づかれたかもしれません。 この記号は、ノードの入力から すべて のレイヤが合成されることを示しています。 とはいえ、このパラメータのドロップダウンから個別にレイヤ/マスクを選択することもできます。

このワークフローは、レイヤに関する説明と全く同じであり、唯一の違いは*を実際のレイヤ名(s)に置換する点です。 また、 Layer Mode を選択することで、レイヤのブレンド方法についても同様のオプションが利用可能です。

レイヤをクリアしても、そのレイヤが削除されるわけではなく、すべてのボクセルに定数値が追加されます。 この効果を確認するために、シーンにHeightField Layer Clear SOPを追加して、入力をHeightField Noise SOPの出力に接続します。 そして、以下の手順を実行します。

1. Layer 1 フィールドにheightと入力するか、または、そのドロップダウンメニューからそのレイヤを選択します。

2. これで地形は完全に平坦になり、すべてのグリッドポイントの高さが0になります。 Value スライダを右にドラッグすると高さが増加します。 平面がY軸に沿ってオフセットされる様子が確認できます。

クリア操作はheightだけでなく、他のレイヤでも機能し、1個のノードで複数のレイヤを制御することができます。 複数のレイヤを一度にクリアしたい場合は、 Number of Clears を増やし、該当するレイヤを指定してください。 これはマスクにも適用されますが、マスクの場合は代わりにHeightField Mask Clear SOPを使用することもできます。 これは事前設定済みのレイヤクリアノードです。

実際にレイヤを削除したいのであれば、Delete SOPが必要です。 レイヤを完全に削除することで、リソースを解放することができます。

1. 削除対象のレイヤが必要となる最終ノードの後に、Delete SOPを追加します。

2. Group パラメータのドロップダウンメニューから、例えばmaskなどのレイヤを選択します。 すると、入力フィールドが@name=maskに変更されます。

3. また、 Entity を Primitives に設定してください。
