マスクを山に変換するには、Height Fieldを再マッピングすると良いでしょう。

1. ネットワークにHeightField Remap SOPを追加します。

2. そのHeightField Remap SOPの 1番目 の入力をHeight Field SOPの出力に接続します。 2番目 の入力をマスクの出力に接続します。

3. マスクされた領域を隆起させるために、 Output Max を上げます。 適切な効果が確認できるように400の値から始めてください。ぼやけたエッジは滑らかな地盤を生成します。

これで、他のHeight Fieldノード(典型的なものだと、Noise、Distort、Erode系のノード)を適用することで山を形成することができます。 特にDistort系ノードは、山の垂直な“壁”に構造を加えるので注目すべきです。

また、地面が侵食されないように、作成したマスクを使用して山を形成することもできます。 HeightField Erode SOPの Main タブと Advanced タブには、 Erodability パラメータと Removeal Rate Masks パラメータがあります。 各パラメータのドロップダウンメニューを開いて、 Mask on を選択してください。 次に、デフォルトのエントリをmaskに置換してください。

土台オブジェクトのサイズと形状は、山の麓を定義します。

1. obj レベルで、Geometry OBJを作成します。その新規ノードをダブルクリックして、その中に入ります。

2. Circle (Polygons) SOPを追加します。いびつな構造を生成するために、この円を変形させていきます。

3. 現在の円はZX平面に沿って配置されています。 Orientation ドロップダウンメニューから ZX Plane を選択してください。

4. 円の法線を上向きにするため、 Reverse トグルを有効にします。

5. Uniform Scale は、山をカスタマイズする最初のパラメータです。デフォルトのHeight Fieldが1000m×1000mであることを考慮すると、この値は小さすぎないように設定してください。 この値を300から開始して、直径600mの円盤を作成します。

6. エッジやギザギザを増やすために、 Division を200に上げます。

ノイズは、マスク、オブジェクト、ポイントクラウド、マップなどにバリエーションを加える一般的な手法です。 このシーンでは、ノイズは土台オブジェクトを変形させます。

1. Attribute Noise SOPを追加して、その入力をCircle SOPの出力に接続します。 これで、色が付いた縞模様の円盤が表示されます。

2. この色は Attribute Names パラメータのデフォルト値のCdから起因しています。 この値を“位置”を意味するPに変更します。

3. Attribute Names の隣に XYZ ボタンがあります。変形はXZ方向にのみ適用すべきです。 Y ボタンをクリックして、その円のY方向を無効にします。

4. Noise Value セクションの Amplitude の値を200に変更します。値が大きいほど歪曲が大きくなります。

5. Noise Pattern セクションの Element Size パラメータでノイズ量を制御します。適度な歪曲として250を設定します。

下図は、円からポリサーフェスへの変換結果です。

円が変位し、その中心がシーンの原点からずれているが分かります。 当然ながら、これは山の位置に影響を及ぼします。そのため、そのオブジェクトをシーンの原点に戻すのが望ましいです。

Vertexアトリビュート、Pointアトリビュート、Primitiveアトリビュートとは対照的に、Detailアトリビュートはオブジェクト自体の特性であり、その構成要素の特性ではありません。 例を挙げると、“ボールは赤い”という場合、それはDetailアトリビュートを指しています。 なぜなら、それはボール全体を指しており、それを構成する個々のコンポーネントを指しているわけではないからです。

オブジェクトをシーンの原点に戻すためには、3行のVEXコードが必要です(VEXスクリプトは非常に短く記述することができます)。 Transform SOPを使用して Move Centroid to Origin ボタンをクリックしてオブジェクトをシーンの原点に戻すこともできますが、 円の形状やスケールを変更する度にこのボタンを必ずクリックする必要があります。 そのため、位置の自動更新を設定する方が望ましいです。

1. Attribute Wrangle SOPを追加して、その1番目の入力をAttribute Noise SOPの出力に接続します。

2. Code タブで、 Run Over を Detail (only once) に設定します。

3. VEXpression 入力フィールドで、以下のコードを入力します:

   vector base_pos = getbbox_center(0);

   f@base_pos_x = base_pos.x;
   f@base_pos_z = base_pos.z;


   このコードは、位置ベクトルのbase_posを計算します。 これを行なうために、変形された円を囲んだ境界ボックスの中心を取得します。 (0)の部分は、そのgetbbox_center関数がそのAttribute Wrangle SOPの1番目の入力からオブジェクトを受け取ることを示しています。 その後、このコードはbase_posのXとZの成分を抽出して、それらを適切なアトリビュート(@base_pos_xと@base_pos_z)に格納します。

4. Transform SOPを追加して、その入力をそのAttribute Wrangle SOPの出力に接続します。

5. Translate.X パラメータには、-@base_pos_xを入力します。

6. Translate.Z パラメータには、-@base_pos_zを入力します。

これで、変形された円は常にシーンの原点に正確に位置するようになります。

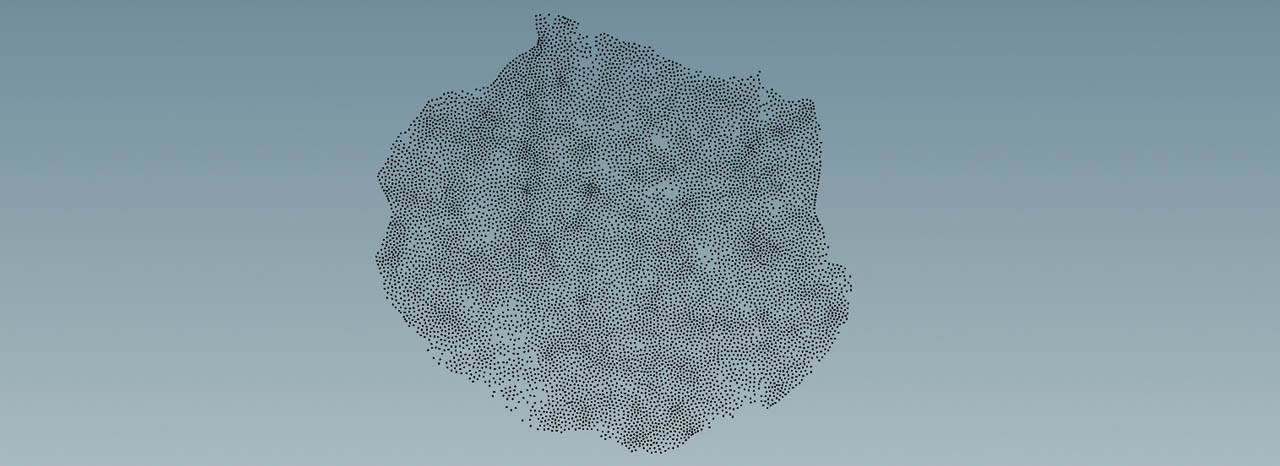

スキャタリング(散布)とは、サーフェス上または別のオブジェクト上にオブジェクトを散布させる処理のことです。 ここでは、チューブを散布して、カスタマイズしたpscaleアトリビュートを使用して各チューブのサイズを個別に制御します。

1. Scatter SOPを追加して、その入力をそのTransform SOPの出力に接続します。

2. Options タブを開いて、 Force Total Count に移動します。このパラメータは、散布するポイントの数、つまり、チューブの総数を決定します。 10000の値を入力すると、ソリッドオブジェクト(中身の詰まったオブジェクト)を生成するのに十分な密度の構造が得られます。

3. ポイントのランダムな分布を抑えるために、 Options ▸ Relax Iterations を100まで上げます。

この例では、チューブをインスタンスオブジェクトとして使用していますが、他のオブジェクトでも同様に使用することができます。

1. Tube SOPを追加します。

2. 閉じたオブジェクトを作成するために、 End Caps トグルを有効にします。

3. 底面のキャップは、Height Fieldのゼロレベルに正確に位置させる必要があります。 Center.Y に移動して、0.5と入力します。この値は、チューブの Height 値の1の半分です。

4. Copy to Points SOPを配置します。その 1番目 の入力をそのTube SOPの出力に接続し、 2番目 の入力をそのScatter SOPの出力に接続します。

Copy to Points SOPの青い Display/Render フラグを有効にすると、高さや半径が同じ10000個の非常に小さなチューブが表示されます。 さらにVEXスクリプトを記述して各チューブを個別にスケールさせることで、全体的に山の形を作成することができます。

歪んだ円の中心からの距離に基づいて各インスタンスの高さを個別に変更するには、それ用のVEXスクリプトが必要です。 以下のVEXスクリプトは、チューブの直径も変更し、カスタムパラメータを含みます。 ch[type]ステートメントは、カスタムパラメータを取り入れます。

1. 新しくAttribute Wrangle SOPを追加して、 1番目 の入力をそのScatter SOPの出力に接続し、出力をそのCopy to Points SOPの2番目の入力に接続します。

2. 以下のコードをコピー⌃ Ctrl + Cして、 VEXpression 入力フィールドにペースト⌃ Ctrl + Vします。

vector peak_position = set(chf("offset_x"), 0, chf("offset_z"));

float base_scale = chf("base_scale");
float dist_scale  = exp(chf("steepness") * distance(peak_position,@P));

@scale = set(base_scale, fit(noise(@ptnum), 0, dist_scale, 0, chf("height")), base_scale);

1. VEXpression の横にある Create spare parameters… ボタンをクリックして、カスタムパラメータを作成します。

2. それらのカスタムパラメータには、以下の値を使用します:

   • チューブが重なり合うようにするために、 Base Scale を20に設定します。

   • Height を30まで上げます。これが山の最大高さとなります。

   • Offset X と Offset Y を使用することで、山の山頂を移動させることができます。

   • Steepness の値を下げると、より自然な山が生成されます。 このパラメータは非常に敏感なので、0.007あたりの値から開始してください。

Offset X を50に設定し、 Offset Z を200に設定すると、下図のような山が得られるはずです。

これで、そのジオメトリを空っぽのHeight Fieldに投影して、そこに何かしらのブラーを適用して両オブジェクトをシームレスにブレンドすることができます。

1. HeightField SOPを追加します。

2. HeightField Project SOPを追加して、 1番目 の入力をそのHeightField SOPの出力に接続します。 2番目 の入力をそのCopy to Points SOPの出力に接続します。

3. その結果はまだ少し“ブロック状”に見えます(下図の上部)。 しかし、HeightField Blur SOPを使用することで表面を滑らかにすることができます(下図の下部)。

散布メソッドは、単独の山や丘だけでなく、完全な景観にも適しています。 位置が正確に定義された既存のポイントクラウドを使用して、その希望する位置に丘を配置することもできます。 散布オブジェクトとしては、円錐、半球、その他の形状、あるいは異なる形状の組み合わせも使用することができます。

例えば、わずかな散布ポイントと円錐を使用するだけで、山頂が連なった山脈を生成して、それをベース地形にパッチ(継ぎ合せ)することができます。

次に、地形をフェードアウトさせるマスクを描画して、パッチとして使用可能な山を作成します。

1. HeightField Draw Mask SOPを追加して、それをHeightField SOPとHeightField Noise SOPの間に接続します。 そのHeightField Draw Mask SOPの出力をそのHeightField Noise SOPの 両方 の入力に接続します。

2. ビューポート上にマウスカーソルを置いて2を押して、地形をトップビューで表示します。 Hを押して、Height Fieldをビューポート中央に表示します。

3. 次に、HeightField Draw Mask SOPが選択されている状態でビューポート上にマウスカーソルを置いてEnterを押して、マスクの描画モードを有効にします。 を使用して、Height Fieldグリッド上にマスクを描画します。 マスクは完全な円である必要はなく、いびつな形状でも構いません。 マスクの赤い領域内に表面構造が表示されます。

4. ESCで描画モードを抜けます。

5. HeightField Draw Mask SOPで、滑らかなエッジを得るために Blur Radius を150以上に設定します。

下図では、マスクがまだ表示された状態での結果を示しています。
