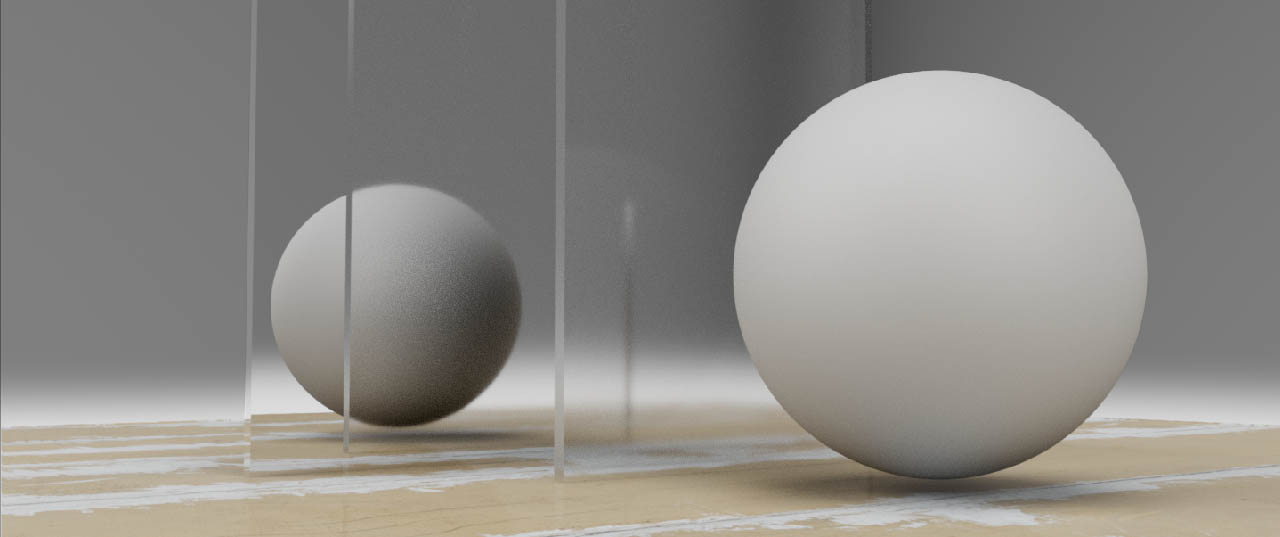

球と2枚の縦長な板が地面オブジェクト上に置かれています。 その地面は木の床で、すべてのシーンエレメントがその木のコーティング内で反射しています。 1つ目の板は少し曇ったガラスでできており、2つ目の板は鏡になっています。 球自体にはMtlX Standard Surface VOPが割り当てられていて、デフォルトの設定が適用されています。 球の写像は、そのガラス板を通過して屈折し、鏡に反射しています。 このガラス板は幅が狭いので、球の写像の一部だけが屈折し、左側の3分の1が直接鏡に映っています。 この部分がぼやけていないことが分かります。 HDRが使用されたEnvironment Light LOPがシーンを照明しています。

マテリアルについては、以下の2つのことを考慮する必要があります:

• 球には、MtlX Standard Surface VOPまたはMtlX OpenPBR Surface VOPのどちらかのシェーダを 使用しなければなりません 。

• 残りのオブジェクトには、Quick Surface Materialなどの有効なシェーダタイプも適用することができます。

球のシェーダはMaterial Library LOP内部のKarma Material Builder Subnet VOP内にあります。 そこの構成済みシェーダネットワークにKarma Ray Switch VOPを追加し、その result 出力をMtlXサーフェスシェーダの base_color 入力に接続します。

そのKarma Ray Switch VOPを選択すると、パラメータエディタには、上記の説明とまったく同じ光線タイプのリストが表示されます。 Signature ドロップダウンメニューから、 Color を選択します。 これで、光線タイプ別にそれぞれカラーを直接選択することができます。 デフォルトでは、すべてのタイプが純白で表現されています。 このシーンでは、その結果の画像がシェーダから得られる画像と非常によく似ていますが、球はわずかに明るくなっています。 次に、実際にサポートされている光線のカラーを定義します。 ここでは、 Camera 、 Glossy Reflection 、 Glossy Transmission のカラーを変更します。

Karma Ray Switch VOPには raytype 出力も用意されており、そのデータストリームを使って面白い効果を得ることができます。 この例では、反射した写像にだけ異なるテクスチャを適用する方法を説明しています。 この手法には、2つ目のサーフェスシェーダVOPが必要になります(MtlX Standard Surface VOPでもMtlX OpenPBR Surface VOPでも動作します)。

球の反射写像にはチェッカーボードを使用し、元のオブジェクトには異なるサーフェスシェーダを使用するとします。 これを行なうには、 raytype 出力をMtlX Mix VOPのマスクとして使用することで、オブジェクトと反射を分けることができます。

• 新しいKarma Material Builderから始めて、そのサブネットをダブルクリックして中に入ります。 そこで、既存のmtlxstandard_surfaceシェーダを調整します。 どんなマテリアルタイプを作成しても構いません。 このシーンでは、球も完全な鏡(Metalnessパラメータを1に設定)にしています。

• 球の反射写像用となる2つ目のサーフェスシェーダを追加します。 このサーフェスシェーダにはチェッカーボードを適用することにします。 その新しいサーフェスシェーダの base_color 入力にMtlX Checkers 2D VOPを接続します。 元の球でそのパターンを表示させるには適切なUVが必要であることに注意してください。

• Karma Ray Switch VOPも必要です。
