Houdini 19.5 ノード レンダーノード

Labs Texture Sheets 2.0 render node

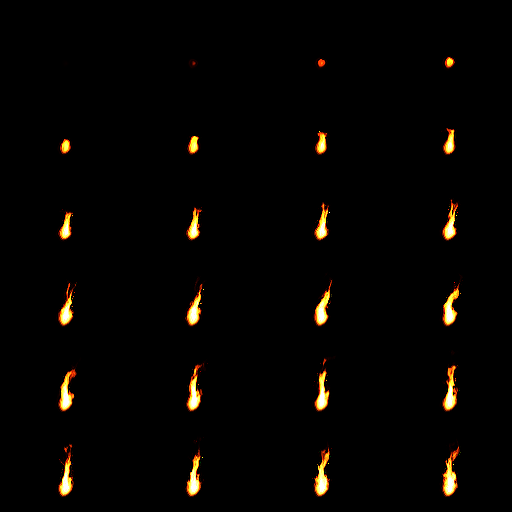

画像シーケンスをレンダリングし、そのシーケンスを単一シート(subuv,flipbook)として組みます。

よくあるワークフローでは、画像シーケンスをレンダリングしてから、Mosaicノードを使ってそのシーケンスを単一シートに組みます。

このノードは、その全体の過程を1ボタンにまとめることで、その過程を自動化します。 さらに、RGBライトやボリューム法線マップをレンダリングすることができます。

パラメータ

Render

全体のプロセスのレンダリングを発動します。

Base Settings

Asset Name

プロジェクトの説明的な名前。 この名前がファイル名でsequence_dir/assetname.frame.exrとして組まれます。

Sequence Directory

個々の画像の作業ディレクトリ。

Render Sequence

カラーシーケンスのみのレンダリングを発動します。

Render N Sequence

法線画像シーケンスのみのレンダリングを発動します。

Render RGB Sequence

RGBライト画像シーケンスのみのレンダリングを発動します。

Export Normal

ボリュームの法線のレンダリングを発動します。

Render RGB Lights (Normals)

RGBライトからの法線のレンダリングを発動します。

Render Emission Layer

炎の発光値のレンダリングを発動します。

Maps

Channel Pack Normal, Emission, Alpha

有効にすると、色々なマップがまとめてパック化されます。これは、Channel Packingタブ下でセットアップすることができます。

Map Directory

最終出力ディレクトリのパス。コンパイルされたシートの書き出し先です。

Render Color Map

カラーマップの組み立てを発動します。

Render Normal Map

法線マップの組み立てを発動します。

Render Packed Map

パックされたマップの組み立てを発動します。

Nodes

Node To Render

レンダリングに含めたいSOP。

Camera

レンダリングで使用するカメラオブジェクト。

Settings

Start/End/Inc

エクスポートしたいフレーム範囲を設定することができます。

Images per Line

最終シート上の列の数。

Resolution

最終シートのサイズ。

No. Of Frames

読み込み専用 組み立てられるフレーム数を表示します。

Atlas Layout

読み込み専用 最終シート上の行数と列数を表示します。

Override Camera Resolution (Based on Atlas Settings)

これを有効にすると、カメラ解像度が最終テクスチャアトラスの設定に一致します。

Camera Resolution

読み込み専用 各フレームのカメラ解像度を表示します。

Override Resolution

読み込み専用 各フレームの実際のレンダー解像度を表示します(これはOverride Camera Resolutionを有効にすることで変更可能です)。

Render Settings

これらの設定は、すべてMantra ROP からプロモートされます。

Channel Packing

Set Composite View

最終テクスチャのチャンネルパッキングを視覚化できるようにCOPネットワークプレビューをセットアップするボタン。

Texture Preview

プレビューしたいマップを選択します。

Reload Sequences

シーケンスファイルを更新します。

Red

Packed Mapの赤チャンネルに表示させるマップ。

Green

Packed Mapの緑チャンネルに表示させるマップ。

Blue

Packed Mapの青チャンネルに表示させるマップ。

Alpha

Packed Mapのアルファチャンネルに表示させるマップ。

Blend N and RGB Lights

ボリューム法線とライトベースの法線をブレンドします。

Advanced Settings

Normals

Flip Green Channel

法線テクスチャのYチャンネルを反転します。

Calculate N from:

法線を計算するボリュームのフィールドを指定します。

Sequence

Image Sequence

カラー画像シーケンスのファイルパス。

N Image Sequence

法線画像シーケンスのファイルパス。

RGB Image Sequence

RGB法線画像シーケンスのファイルパス。

Image Sequence Internal

書き出される個々のフレームのフルパス。

Maps

Color Map

最終的に組み立てられた画像のファイルパス。

Normal Map

最終的に組み立てられた法線画像のファイルパス。

Packed Map

最終的に組み立てられたパック画像のファイルパス。
