Pack Folder SOP、Unpack Folder SOP、Packed Folder Split SOPを使用して、パックキャラクタフォルダ構造内のキャラクタ要素を整理、組み立て、抽出することができます:

さらに、APEX Pack Character SOPとAPEX Unpack Character SOPを使用することで、KineFXキャラクタ(スキン、静止ポーズ、アニメーションポーズを含む)をパックフォルダ構造に簡単に変換することができます。

アニメーションシーンコンテナは、お互いに作用し合えるように1体以上のキャラクタを含んだトップレベルのデータコンテナです。通常、シーンの出発点は、シーンに渡されているキャラクタです。その後、Animateトステートでアニメーションが付けられると、他の要素が追加されます。これらの要素には、アニメーション、拘束、scene.graphが含まれます。

1つのHoudiniシーン(.hip)ファイル内で複数のアニメーションシーンを持つことができます。これは、様々なバージョンのアニメーションシーンを使用したい場合などに役立ちます。

キャラクタコンテナには、リグと、そのリグが適切に評価されるのに必要なすべてのキャラクタ要素が含まれます。キャラクタには、任意のタイプのキャラクタ要素を複数含めることができます。例えば、3個のシェイプをキャラクタコンテナに含めることができます。

キャラクタのオペレーションは“リグ中心”であり、リグの入力が必要とされるキャラクタ要素を決定します。キャラクタコンテナに特定のキャラクタ要素が含まれていても、その要素がリグへの入力として指定されていない場合、その要素は使用されません。例えば、キャラクタコンテナに10個のシェイプがあり、そのうちの2個だけがリグに入力されていた場合、リグはその2個のシェイプのみを使用します。ただし、残りのシェイプを今後使用できるように、キャラクタコンテナ内に保持することは可能です。

Houdiniでは、キャラクタコンテナの名前に.char拡張子が付いている必要があります。この.charパックプリミティブは、自動的にパックキャラクタフォルダ構造内のフォルダであると解釈されます。Animateステートは、その.charフォルダ内でリグ(.rig拡張子)を検索し、そのリグの入力に基づいて、その.charフォルダに格納されているそれに関連するキャラクタ要素(スケルトンやシェイプなど)を取得します。

キャラクタ要素は、キャラクタをアニメーションさせる際に使用される単一のパックジオメトリです。以下がデフォルトのタイプです:

カスタムの拡張子を使用して、独自の要素を定義することもできます。

この例では、パックフォルダ構造にキャラクタ要素を追加します。キャラクタ要素には、チューブジオメトリ、チューブのスケルトン、ボーン変形を実行するリグロジックがあります。Joint Capture Biharmonic SOPは、ジオメトリ上にキャプチャウェイトを作成するのに使用します:

Pack Folder SOPの2番目の入力は、複数のキャラクタ要素を受け取り、パックフォルダ構造に追加します。要素をPack Folder SOPに接続すると、その入力の接続順で、自動的に Name パラメータがPack Folder SOPに作成されます。 Name パラメータには、入力ノードの名前が自動的に入ります。この例では以下のようになります:

• 1番目の入力: Name : create_capture_weights

• 2番目の入力: Name : create_capture_weights

• 3番目の入力: Name : rig

入力ノードの名前には拡張子が付いてないため、Pack Folder SOPの Type パラメータには何も入りません。

入力が何であるかを分かるやすくしたい場合は、Pack Folder SOPの Name および Type パラメータを更新して、パックフォルダ構造内のキャラクタ要素の名前とその拡張子を変更します:

• 1番目の入力: Name : Base、 Type : shp

• 2番目の入力: Name : Base、 Type : skel

• 3番目の入力: Name : Base、 Type : rig

Note

リググラフの入力によって参照されるキャラクタ要素の名前は、パックフォルダ構造内のキャラクタ要素の名前と一致していなければなりません。こうすることで、リグは、取得して使用すべきキャラクタ要素を特定することができます。

以下の画像が示しているのは、上記の例で使用しているAPEX Graph SOPであるrigのグラフ入力です。グラフ入力ポートの名前をクリックすると、そのポート名をパックフォルダ構造内の要素名と一致するように変更することができます。グラフの構築と実行の詳細については、APEXグラフを参照してください。

以下の例では、APEX Scene Add Character SOPを使用して、キャラクタ毎にアニメーション用のシーンを組み立てます。APEX Scene Add Character SOPは、キャラクタの要素をキャラクタ(.char)フォルダに追加してから、キャラクタをアニメーションシーンに追加します:

それぞれのAPEX Scene Add Character SOPで、 Character Name パラメータにキャラクタの名前を指定します。アニメーションシーンを組み立てる方法の詳細については、アニメーションワークフローを参照してください。

シーンコンテナ内には以下のパックフォルダ階層が出来ます(Pack Folder SOP内のキャラクタ要素の名前を変更した後):

/
-- character1.char/
    -- Base.rig
    -- Base.shp
    -- Base.skel

-- character2.char/
    -- Base.rig
    -- Base.shp
    -- Base.skel

Animateステートでキャラクタにポーズを付けたりアニメーションさせるには:

1. シーンをAPEX Scene Animate SOPに接続します:



2. そのAPEX Scene Animate SOPを選択してDisplayフラグを有効にします。

3. 左側のツールバーにある Animateをクリックします。

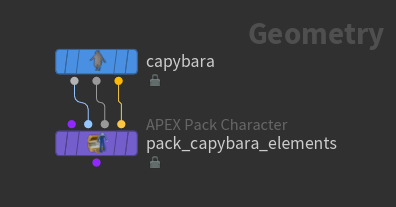

この例では、APEX Pack Character SOPを使用して、Capybaraテストジオメトリのスキン、静止ポーズ、アニメーションポーズをパックフォルダ構造に追加します:

1. 既存のキャラクタまたはシーンがAPEX Pack Character SOPに入力されていない場合(1番目の入力が接続されていない場合)、そのキャラクタ要素はトップレベルの要素として新しいパックフォルダ構造に追加されます。パックフォルダ構造は、Rig Treeビューで確認することができます:

   /
   -- Base.shp
   -- Base.skel


2. キャラクタリグもパックフォルダ構造に追加するには、 Add FK and Bone Deform Components をオンにします。これにより、すべてのジョイントのFK階層とボーン変形機能を含むリグが作成されます。詳細は、ジオメトリ変形用のグラフを参照してください。パックフォルダ構造は以下のようになります:

   /
   -- Base.rig
   -- Base.shp
   -- Base.skel
   -- Guides.skel


   (Guides.skelは、APEX Pack Character SOP内でfkリグコンポーネントによって作成されたガイドスケルトンです。)

3. この時点で、APEX Pack Character SOPをAPEX Scene Add Character SOPに接続し、アニメーションシーンを組み立てることができるようになります:



4. APEX Scene Add Character SOPで、 Character Name を設定します。この例では、 Character Name をcapyに設定します。パックフォルダ構造は以下のようになります:

   /
   -- capy.char/
       -- Base.rig
       -- Base.shp
       -- Base.skel
       -- Guides.skel
   -- scene.graph


   scene.graphについての詳細は、アニメーションシーンコンテナを参照してください。

既存のシーンに追加する ¶

上記の例のCapybaraに、2体目のCapybaraのアニメーションを追加します:

1. 既存のアニメーションシーンをAPEX Pack Character SOPであるadd_animationの1番目の入力に接続します。

2. アニメーションを追加し、他のキャラクタ要素はパックしない場合、2体目のCapybaraであるcapy2の3番目の出力(アニメーションポーズ)のみをAPEX Pack Character SOPに接続する必要があります。

3. APEX Pack Character SOPのadd_animationで:

   • Character Name をオンにして、それをアニメーションを追加したいキャラクタの名前、capyに設定します。

   • Shape Path の値を削除します。元のCapybaraのスキンを置き換えたくはないためです。

     Note

     アニメーションを追加する際、ノードがアニメーションを追加するスケルトンとリグを見つけられるように、 Skeleton Path および Rig Path を指定しておく必要があります。

   • Animation パラメータをオンにします。

   • デフォルトで、Capyのアニメーションは各フレームにキーとして書き出されます。キーを設定するフレームを変更するには、Houdiniのグループの構文を使用して Frame Pattern を更新します。例えば、1-100:2 ^10-20は、フレーム10から20を除く、フレーム1から100までの間で、1フレームおきにキーを設定します。

   パックフォルダ構造は以下のようになります:

   /
   -- animation/
       -- default.clip/
   -- capy.char/
       -- Base.rig
       -- Base.shp
       -- Base.skel
       -- Guides.skel
   -- scene.graph


4. APEX Scene Animate SOPを使用して、アニメーションを更新します:

   • Animateステートに入ります - APEX Scene Animate SOPを選択して、そのDisplayフラグをオンにしたら、左側のツールバーにある Animateをクリックします。

   • コントロールを選択し、キーを編集します。

この例では、APEX Unpack Character SOPを使用して前のアニメーションシーンをアンパックします:

1. APEX Unpack Character SOPで、 Character Name をcapyに設定します。

2. APEX Unpack Character SOPを使用すると、アンパックされたキャラクタ要素をビューポートで確認することができます:

   • APEX Unpack Character SOPのDisplayフラグを設定します。

   • Visualize Output ドロップダウンメニューの利用可能なオプションから選択します。

3. APEX Unpack Character SOPの2番目、3番目、4番目の出力で、Capyのスキン、静止ポーズ、アニメーションポーズが利用可能です。これで、Rig Pose SOP、Joint Deform SOP、ROP FBX Character Output SOPといった様々な非APEXのKineFX SOPを使用して、キャラクタデータにさらなる処理を行なえるようになりました。
