Houdini 18.5 ノード コンポジットノード

Labs Normal From Grayscale compositing node

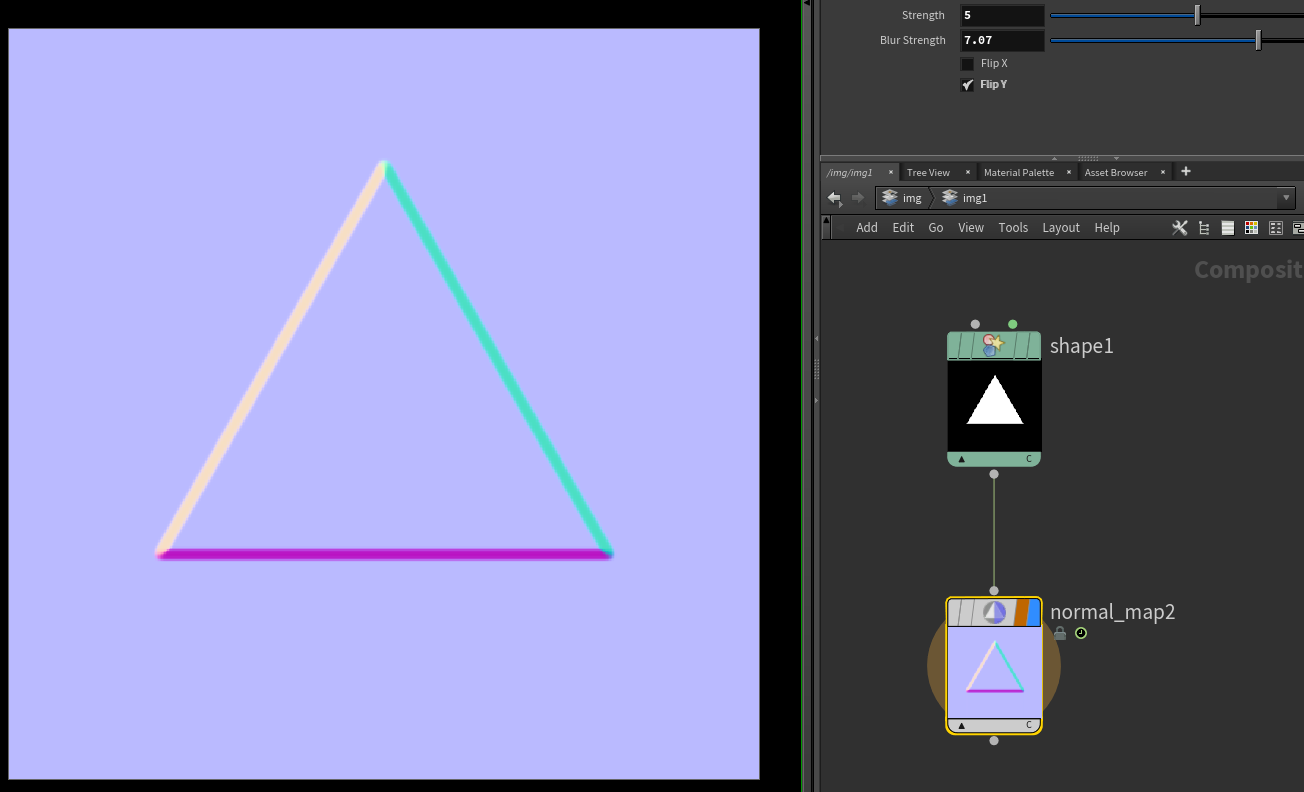

グレースケール画像を法線マップに変換します。

グレースケール画像を法線マップに変換することは、ゲーム開発ではよく行なう作業です。

Note

同様の機能がGradient COPに存在しますが、その存在に気付きにくいので、スタンドアローンノードとして出すことにしました。

このノードは、いくつかの異なるオプションを使って作業することができます。

パラメータ

Strength

生成される法線マップの強度を調整します。

Blur Strength

法線マップでべベルを偽装する際に使用可能な追加ブラー。

Flip X

赤チャンネルを反転します。

Flip Y

緑チャンネルを反転します。これは、異なるタイプの法線マップが必要なレンダラーで役に立ちます。

コンポジットノード

  • Add

    2つの画像を加算します。

  • Anaglyph

    1組みの入力画像から立体写真を作成します。

  • Atop

    1番目の入力(前景)を2番目の入力(背景)の上に合成します。ただし、背景はアルファのみ存在します。

  • Average

    前景画像と背景画像を平均化します。

  • Blend

    単純な線形ブレンドによって2つのシーケンスのフレームをブレンドします。

  • Blur

    画像をぼかします。

  • Border

    画像に縁を追加します。

  • Bright

    輝度ファクターと輝度シフトを1番目の入力に適用します。

  • Bump

    平面からバンプマップを構築します。

  • COPジェネレータ

    COPジェネレータについて。

  • Channel Copy

    任意の入力のチャンネルを出力画像にコピーします。

  • Chromakey

    色に基づいて画像をマスクまたは"キーイング"します。

  • Color

    単色カラーの画像を作成します。

  • Color Correct

    画像を色調補正します。

  • Color Curve

    ユーザ定義カーブに基づいてRGBAチャンネルを調整します。

  • Color Map

    色の範囲を新しい範囲にマッピングします。

  • Color Replace

    画像の色領域を他の領域で置換します。

  • Color Wheel

    HSVカラーホイールを生成します。

  • Composite

    2つの画像を合成(Over、Under、Inside、Addなど)します。

  • Contrast

    画像のコントラストを調整します。

  • Convert

    平面のデータフォーマットを変更します。

  • Convolve

    ソース画像に汎用の畳み込みを実行します。

  • Corner Pin

    画像を任意の四角形にフィットします。

  • Corner Ramp

    四隅ランプを生成します。

  • Crop

    画像をトリムして解像度を変更します。

  • Cryptomatte

    Cryptomatte画像からマットを抽出します。

  • DSM Flatten

    ディープシャドウ/カメラマップを平坦化して2Dラスター画像にします。

  • Defocus

    実際のカメラのピンぼけのように画像をピンぼけさせます。

  • Deform

    UV座標を動かすことで画像を変形します。

  • Degrain

    画像からフィルムの微粒子を除去します。

  • Deinterlace

    走査線を平均化、コピーすることでビデオのインターレースを修正します。

  • Delete

    入力シーケンスから平面、コンポーネントを削除します。

  • Denoise

    入力画像からノイズを除去します。

  • Denoise

    画像からホワイトノイズを除去します。

  • Depth Darken

    画像の深度境界を暗くします。

  • Depth of Field

    被写界深度マスクを作成します。これは画像のどの部分に焦点をあてるのか設定します。

  • Diff

    前景と背景画像の差を計算します。

  • Dilate/Erode

    マットを拡張、縮小します。

  • Drop Shadow

    画像にぼやけたシャドウオフセットを作成します。

  • Edge Blur

    画像のエッジをぼかします。

  • Edge Detect

    入力画像のエッジを検出します。

  • Emboss

    バンプマップを使って画像にエンボスを追加します。

  • Environment

    環境マップを画像に適用します。

  • Equalize

    画像ヒストグラムを伸縮、ずらすことで色を均一化します。

  • Error Function Table Generator

    髪のアルベドを計算するために、事前計算された誤差関数の項目を含んだ画像を作成します。

  • Expand

    マットを拡張、縮小します。

  • Extend

    シーケンスの長さを拡張することでフレーム範囲を超えたアニメーションができます。

  • Extrapolate Boundaries

    空っぽでない領域のエッジでのカラーを使用して画像の"空っぽ"の領域を塗り潰します。

  • Fetch

    他のCOPから画像シーケンスを取り込みます。

  • Field Merge

    2つのフィールドを1つのインターレースフレームに結合します。

  • Field Split

    インターレースのフレームを1フレーム2フィールド(奇数と偶数)に分割します。

  • Field Swap

    偶数/奇数のフィールドを入れ替えます。

  • File

    画像ファイルをHoudiniに読み込みます。

  • Flip

    画像を水平/垂直に反転します。

  • Fog

    画像に霧、もや、熱波のような大気効果を加えます。

  • Font

    アンチエイリアスを施したテキストをレンダリングします。

  • Front Face

    カメラ目線から見て反転した法線を修正します。

  • Function

    入力画像に数学的な処理を実行します。

  • Gamma

    画像をガンマ補正します。

  • Geokey

    ピクセルの位置や法線方向に基づいて画像の一部をキーイングします。

  • Geometry

    SOPのジオメトリを単一カラー画像としてレンダリングします。

  • Gradient

    画像のグラデーションを計算します。

  • Grain

    画像に微粒子を追加します。

  • HSV

    RGB/HSVのカラー空間を変換します。色相、彩度の修正をします。

  • Hue Curve

    色相ベースの画像の彩度、輝度を調整します。

  • Illegal Pixel

    画像の中のNAN、INFのような正しくないピクセルを検出します。

  • Inside

    前景カラーを背景アルファマットの領域に制限します。

  • Interleave

    画像シーケンスを交互に配置します。

  • Invert

    写真ピクセルの反転を画像に適用します。

  • Labs Blackbody

    Bloackbodyランプを生成したり、白黒画像をBlackbodyランプで色付けします。

  • Labs DDS File

    DDS(DirectDraw Surface)ファイルを読み込みます。

  • Labs Demosaic

    単一モザイク(flipbook/subuv)画像をフレームに基づいたサブ画像シーケンスに変換します。

  • Labs Grid Texture

    単純な解像度チェックボードとして使用可能なテクスチャを生成します。

  • Labs Normal Color

    デフォルトの法線カラーを生成する単純なお助けノード。

  • Labs Normal Combine

    2つの法線マップをオーバーレイする単純なノード。

  • Labs Normal From Grayscale

    グレースケール画像を法線マップに変換します。

  • Labs Normal Invert

    画像の個々のチャンネルを反転させます。

  • Labs Normal Levels

    ブラックポイント、ホワイトポイント、中間範囲を調整して、法線マップのコントラストを増減します。

  • Labs Normal Rotate

    内部ベクトルの再計算を補正しつつ法線マップを回転させます。

  • Labs Normalize Normal

    法線マップが単位ベクトルに収まるようにします。

  • Labs Substance Archive (BETA)

    Substance Archive(SBSAR)ファイルをCOPに読み込みます。

  • Layer

    入力をまとめて背景画像(入力1)上に1つずつ合成することでレイヤー化します。

  • Levels

    画像のバランスをシャドウ、ハイライト、中間調で調整します。

  • Lighting

    ライトを画像に追加します。

  • Limit

    ピクセルのローレベルとハイレベルを制限します。

  • Lookup

    ルックアップテーブルを入力に適用します。

  • Luma Matte

    アルファをカラーの輝度に設定します。

  • Lumakey

    輝度に基づいて画像をキーイングします。

  • Mask

    画像の領域外をマスクします。

  • Max

    前景と背景の画像の各ピクセルでの最大値を出力します。そのため画像が明るくなる傾向にあります。

  • Median

    3 x 3 または 5 x 5のメディアンフィルタを入力画像に適用します。

  • Merge

    複数の入力の平面を結合します。

  • Metadata

    メタデータを画像シーケンスに適用します。

  • Min

    前景と背景の画像の各ピクセルでの最小値を出力します。そのため画像が暗くなる傾向にあります。

  • Mono

    カラーやベクトルを輝度や長さのように表現したスカラー量に変換します。

  • Mosaic

    画像シーケンスを受け取り、それをタイル状にして1枚の画像にします。

  • Multiply

    前景画像を背景画像で乗算します。

  • Noise

    連続的なノイズパターンを生成します。

  • Null

    何もしません。

  • Outside

    前景カラーを背景のアルファマットの外側の領域に制限します。

  • Over

    1番目の入力(前景)を2番目の入力(背景)の上に合成します。

  • Pixel

    エクスプレッションを使って画像のピクセルを修正します。

  • Premultiply

    色をプリマルチプライド(事前乗算)方式によって変換します。

  • Pulldown

    入力シーケンスに対してプルダウン(フィルムからビデオの変換)を実行します。

  • Pushup

    入力シーケンスに対してプッシュアップ(ビデオからフィルムの変換)を実行します。

  • Quantize

    入力データを離散的ステップに量子化します。

  • ROP File Output

    フレームをディスクにレンダリングします。

  • Radial Blur

    放射状または角度方向にぼかします。

  • Ramp

    フルでキーフレームが可能な線形的、放射状のランプを生成します。

  • Reference

    入力からシーケンス情報をコピーします。

  • Rename

    平面の名前を変更します。

  • Render

    Mantra出力ドライバを直接コンポジットネットワークにレンダリングします。

  • Reverse

    単純にシーケンスのフレームを逆にします。

  • Rotoshape

    1つ以上の曲線または形状を描画します。

  • SOP Import

    SOPの2Dボリュームを平面としてコンポジットネットワークにインポートします。

  • Scale

    画像の解像度を変更します。

  • Screen

    2つの画像を追加して、写真のような加算で白い彩度にします。

  • Sequence

    2つ以上の入力の端と端をつないでシーケンス化します。

  • Shape

    円、星、正N角形などの単純な形状を生成します。

  • Sharpen

    画像にエッジのコントラストを加えることでシャープにします。

  • Shift

    画像シーケンスを時間でシフトします。

  • Shuffle

    不規則な順番で編集するためにフレームをシャッフルします。

  • Sky Environment Map

    環境マップ用に空と大地の画像を作成します。

  • Snip

    シーケンスからフレームを削除、またはユーザ定義順でフレームを並べ替えます。

  • Streak Blur

    モーションブラー効果を追加することで画像に筋をつけます。

  • Subnetwork

    他のCOPネットワークを格納します。

  • Subtract

    背景画像から前景画像を減算します。

  • Switch

    複数の入力ノードのどれか1つのノードを有効にします。

  • Switch Alpha

    入力1のアルファを入力2のアルファに置換します。

  • Terrain Noise

    Terrain Height Mapに適したノイズを生成します。

  • Tile

    画像シーケンスを入力画像の複数コピーでタイル状に並べます。

  • Time Filter

    いくつかのフレームにわたってピクセルをぼかします。

  • Time Machine

    ピクセルごとに1番目の入力を2番目の入力にタイムワープします。

  • Time Scale

    シーケンスの時間を伸縮します。

  • Time Warp

    シーケンスの時間を低速化または高速化することでタイムワープします。

  • Transform

    入力画像の解像度を変更せずに移動、回転、スケールします。

  • Trim

    シーケンスの開始・終了を調整することで入力シーケンスの時間をトリムします。

  • UV Map

    UVマップを作成します。

  • Under

    2番目の入力(背景)の下に1番目の入力(前景)を合成します。

  • Unpin

    入力画像から任意の四角形領域を抽出します。

  • VEX Filter

    入力平面にVEXスクリプトを実行します。

  • VEX Generator

    生成する平面にVEXスクリプトを実行します。

  • VOP COP2 Filter

    入力画像データをフィルタリングするVOPネットワークを含んでいます。

  • VOP COP2 Generator

    画像データを生成するVOPネットワークを含んでいます。

  • Vector

    入力にベクトルを加えます。

  • Velocity Blur

    ピクセルVelocityを使って画像をブラーして、モーションブラー効果を生成します。

  • Window

    大きな画像から小さい窓を切り取ります。

  • Wipe

    2つの入力シーケンスにワイプを設定します。

  • Xor

    2つのエレメントの排他的論理和を処理します。アルファマットが重なれば、重なった部分が削除されます。

  • Z Comp

    2つの画像のZ合成をします。

  • コンポジットノード

    コンポジットノードはフィルターを作成し、画像データを操作します。
